SCR蜂窩催化劑
SCR脫硝催化劑是以Titania（Ti）為主要載體，添加活性成分V（Vanadium）、W（Tungsten）和Mo（Molybdenum）等，在300～420℃的煙氣中噴入氨或尿素，在催化劑的作用下將氮氧化物（NOx）轉(zhuǎn)化成氮?dú)夂退?/p>
SCR蜂窩式催化劑工藝介紹
首先將各原材料根據(jù)工藝配方進(jìn)行精確計(jì)量、稱重，通過(guò)自動(dòng)投料系統(tǒng)投入到高效混合機(jī)里進(jìn)行混合，保證活性物質(zhì)與各種原材料均勻分散、混合，制成均質(zhì)的泥料。該泥料通過(guò)預(yù)過(guò)濾擠出機(jī)過(guò)濾擠壓，形成塑性良好的坯料，包裝后進(jìn)行坯料陳腐階段；該坯料經(jīng)過(guò)強(qiáng)力真空成型機(jī)，擠壓成連續(xù)的蜂窩狀坯體，經(jīng)自動(dòng)同步切割機(jī)根據(jù)要求定尺切割，切割好后的蜂窩坯體經(jīng)包裝送入烘房連續(xù)干燥；干燥后的坯體經(jīng)窯爐煅燒活化后，再進(jìn)行切割修整、前端硬化處理，組裝成催化劑模塊，發(fā)貨至項(xiàng)目現(xiàn)場(chǎng)。

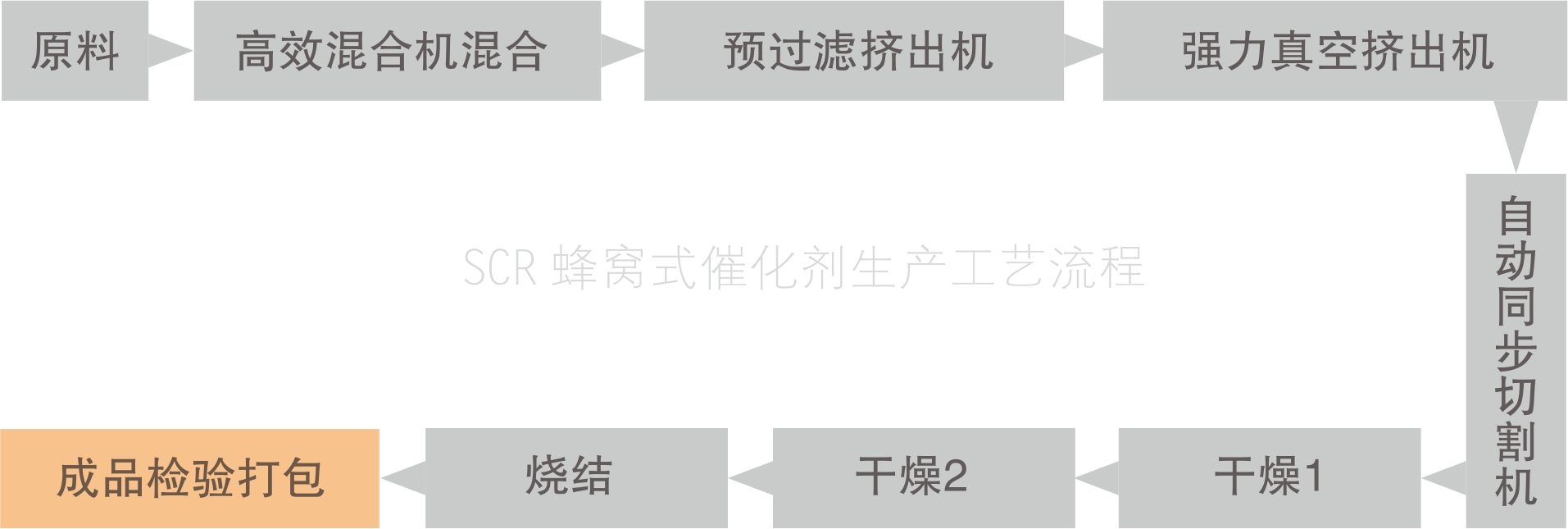

SCR蜂窩式催化劑生產(chǎn)工藝流程
蜂窩式低孔催化劑
應(yīng)用領(lǐng)域
低孔催化劑一般應(yīng)用于燃煤機(jī)組，水泥窯爐等塵含量在20~50mg/Nm 的煙氣環(huán)境中。

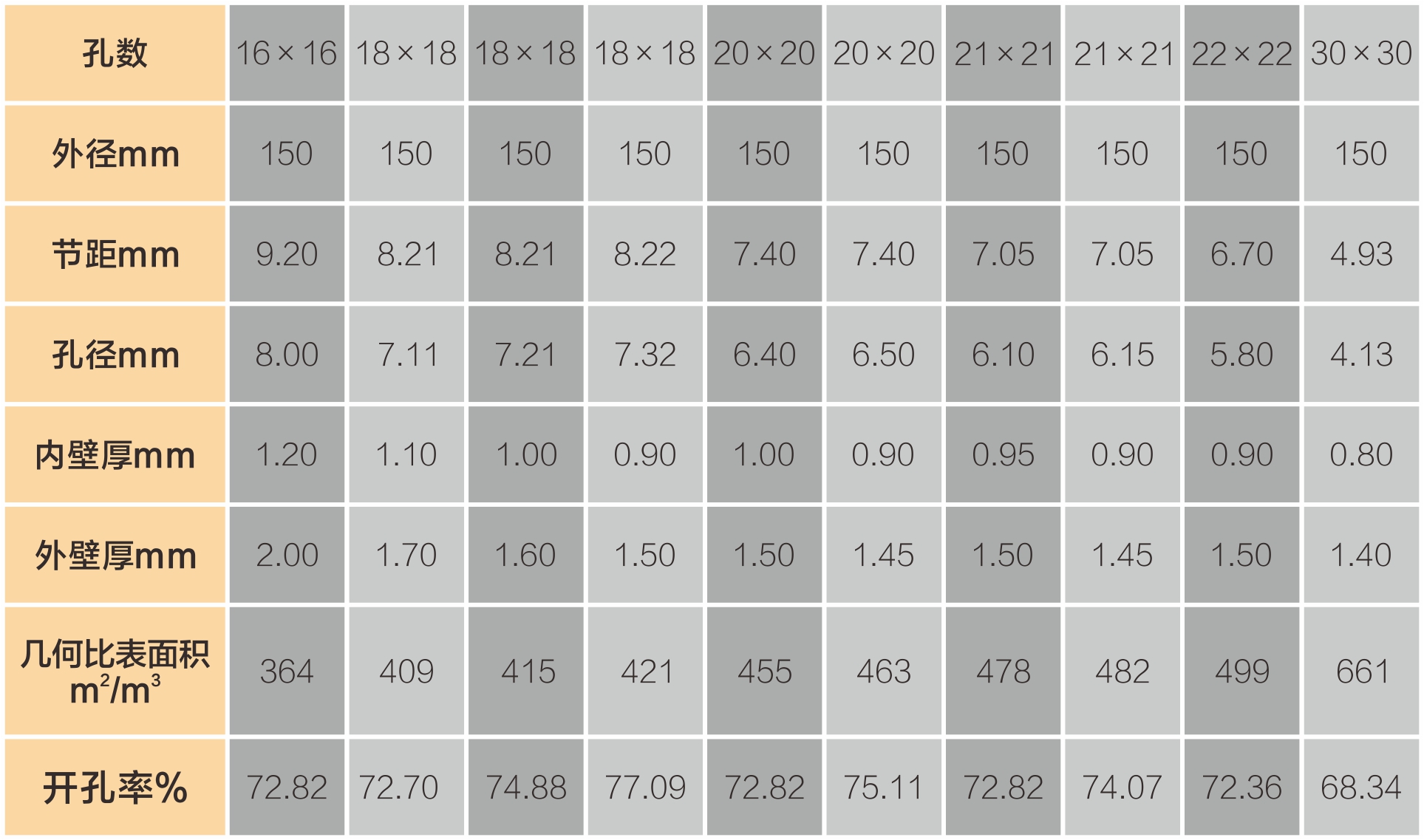

性能指標(biāo)
●采用整體成型工藝，質(zhì)地均勻，整體充滿活性成分；
●微觀比表面積≥50m2 /g，活性≥42m/h；
●適應(yīng)溫度在300~420℃溫度范圍內(nèi)具有優(yōu)異的脫硝性能；
●再生工藝簡(jiǎn)單；
●工況適應(yīng)性強(qiáng)，抗中毒性能好，機(jī)械強(qiáng)度高；
●脫硝效率≥90%
●SO2轉(zhuǎn)化率≤0.75%
●氨逃逸≤2.5ppm
●機(jī)械壽命≥10年；化學(xué)壽命≥24000h
●機(jī)械強(qiáng)度高，軸向抗壓強(qiáng)度≥3.0 MPa，徑向抗壓強(qiáng)度≥0.9MPa
蜂窩式高孔催化劑
應(yīng)用領(lǐng)域
高孔催化劑可布置于低塵含量燃煤機(jī)組，天然氣分布式能源系統(tǒng)，機(jī)動(dòng)車尾氣系統(tǒng)，化工玻璃窯爐、海洋船舶柴油機(jī)系統(tǒng)、鋼鐵冶金等塵含量較低的脫硝系統(tǒng)。

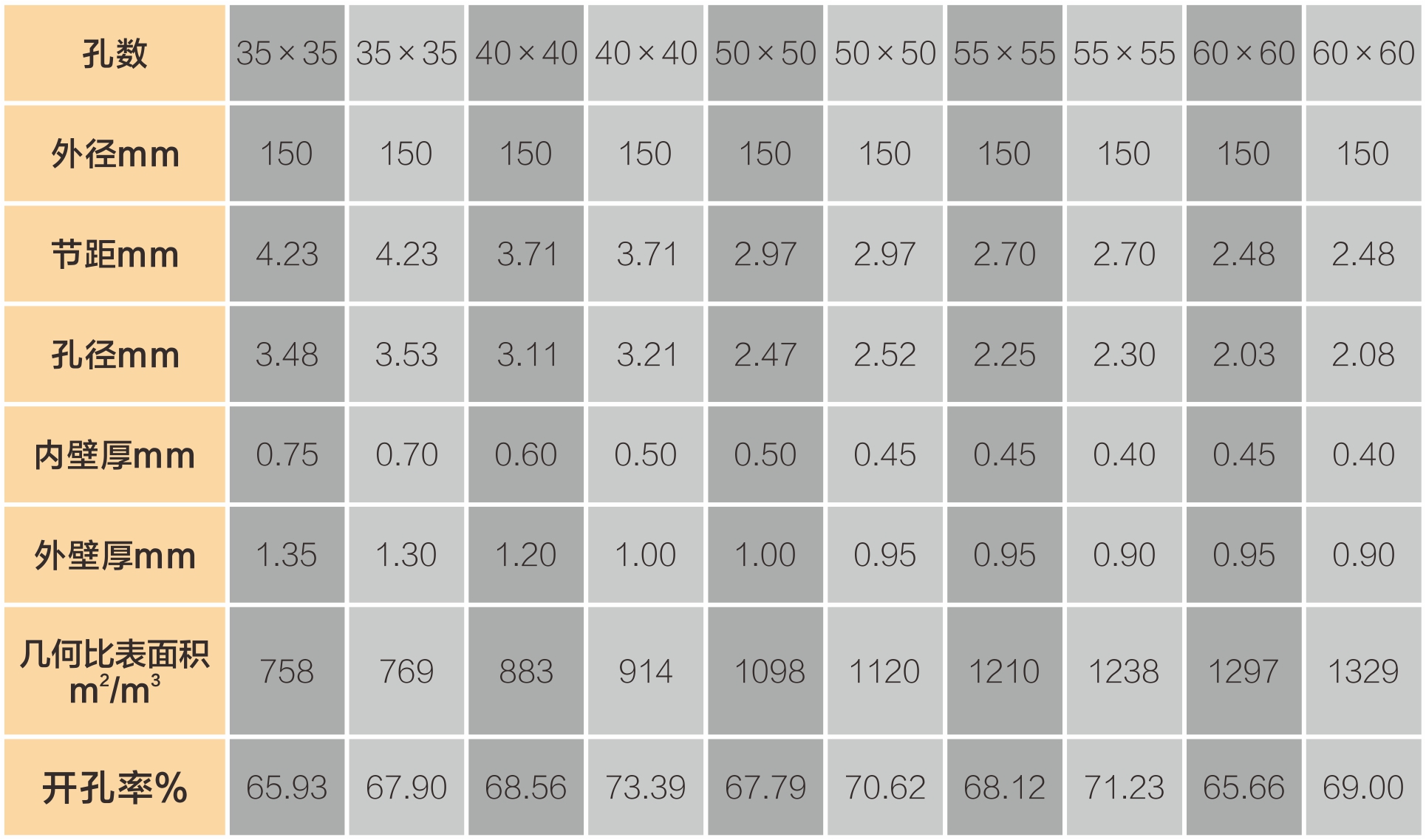

性能指標(biāo)
●采用整體成型工藝，質(zhì)地均勻，整體充滿活性成分；
●微觀比表面積≥50m2 /g，活性≥42m/h；
●適應(yīng)溫度范圍廣，在200~430℃溫度范圍內(nèi)具有良好的脫硝性能；
●再生工藝簡(jiǎn)單；
●工況適應(yīng)性強(qiáng)，抗中毒性能好;
●活性高： NOx脫除率≥95%；
●機(jī)械性能好：機(jī)械性能徑向≥2.0MPa，軸向≥4.0MPa；
●活性壽命長(zhǎng)：活性壽命≥24000小時(shí)；
●氨逃逸率低：氨逃逸＜3ppm；
●SO2 /SO3氧化率低：氧化率≤0.75%。
